最新产品 > 样品处理设备 > 制样/消解装置 > 切割机>上海亿光 DK7750中走丝线切割机

更新时间：2024-05-08 20:09:27 点击：267次

产品简介
相关配件
技术参数

产品型号	DK7750
参考报价	返回顶部面议
基本规格
产品类型	返回顶部切割机
品牌	返回顶部上海亿光
产地	返回顶部中国大陆
	返回顶部我来纠错（有奖）

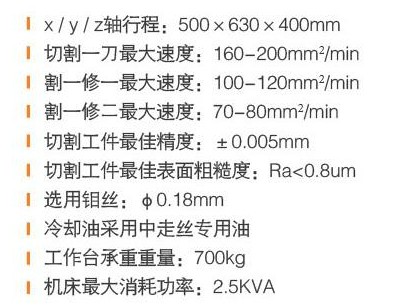

技术参数
其他信息
产品简介	1、机械部分特点： 1）、独创走丝机型设计外观精美，主机为“C”型结构，大壁厚采用优质300号米汉纳树脂砂铸件，坚固紧凑、整体刚性好。 2）、采用大跨距十字滑台，XY轴支撑导轨间距宽，稳定性好，承载能力强。 3）、采用优质的钢工作台，确保切割较重工件时台面不变形。 4）、铸件的导轨安装面，经高精度导轨磨床磨削加工，导轨面的平行度，垂直度，直线度大大改善，安装精度更高。 5）、导轨采用台湾上银精密级滚珠直线滑轨，丝杠采用P2级进口YG单螺母精密滚珠丝杠副，定位精度高。 6）、线性光栅数显尺直接检测导轨的实际移动量，并可消除所有通常由丝杠的间隙，热膨胀或磨损引起的误差。 7）、封闭式镶宝石丝嘴结构使得运丝更加平稳，加工精度更高。 9）、机床各关键零部件，都经三坐标严格检测。各轴定位精度均用激光干涉仪进行检测，机床精度得到可靠保证。 10）、Z轴手动升降，免去上线架，上下移动，拆装丝的烦恼；并可贴面加工，稳定钼丝跳动，提高精度与光洁度。 11）、手动（选配自动）加油装置，可定时给导轨﹑丝杠加油，提高了导轨﹑丝杠的使用寿命。 12）、运丝速度可无极变速，适应多次切割和机动上丝。 13）、大容量贮丝筒，提高了切割效率，延长了丝的使用寿命。运丝部分采用全封闭式护罩设计，外观更漂亮，使用更环保。 14）、采用宝石导轮，延长导轮使用寿命，稳定钼丝运行，提高精度，保证稳定性。 15）、可选配大锥度摇摆装置，保证切割大锥度工件时的加工精度和光洁度。 2、水箱部分特点： 1）、容量大，可以容纳更多的沉淀物，延长工作液的使用时间。 2）、仿慢走丝进水原理设计，保证了进水供给的纯净。 3）、过滤系统滤芯采用慢走丝不锈钢滤清器，过滤精度可达10µm。 4）、只需在使用过程中不断添加损耗部分的工作液，可实现一个月不换水。 5）、采用高压水泵，质量稳定、水压可达15米扬程、排泄效果好。 6）、整体实现的结果是：改善了电火花放电后的排泄状态、火花放电状态、加工光洁度等。 3、电柜部分特点： 1）、数控系统选用AutoCut编控一体化软件，显示器为15寸液晶屏，采用高可靠性、稳定性、高抗干扰台湾工控主机，奔四双核处理器。 2）、电柜采用高性能全数字脉冲电源、主振电路高速数字振荡、大功率VMOS场效应管、频率可调，具有性能稳定、输出功率大、切割速度快、表面光洁度高、电极丝损耗小等特点。 3）、AutoCut控制软件具有上下异性形、等锥、变锥切割、分时控制、停电记忆、短路回退、断丝保护、靠边定位、模拟校验、自动停机、自动找中心、编程任意角度旋转快速回零、特殊图形自动等二十多种功能.。 4）、可手动编程﹑单段加工﹑修改加工条件﹑加工时图形预演﹑可进行国际标准ISO代码控制，可读入DXF图形文件、G代码、3B代码；可进行编辑﹑装入﹑存盘﹑换名﹑删除﹑清除；局域网及USB传输程序文件。 5）、具有丰富的拐角策略﹑防断丝功能﹑掉电记忆功能；可四轴同动，进行上﹑下异型常规锥度切割。 6）、亿光中走丝控制柜板金材料采用国标1.5mm冷扎钢板，经数控冲床精密冲压，焊接成型。 7）、控制柜经RAL7035防水侵蜡及粉末底漆处理织纹饰面，能有效防止油漆脱落，永保漆面光亮如新。 8）、控制柜采用防尘、防水、放电磁干扰的三防设计。（防护等级达到IP53） 9）、大功率电阻采用独立散热系统，可节约大量电能。 10）、控制柜采用人体工程学设计： A、显示器采用平面式安装，使用起来更直观，操作更便捷。 B、102键键盘，倾斜45°安装，便于操作。 4、整机性能指标： 1）、高效率：效率一刀最高可达10000 mm²/小时, 方便实现多次切割,割一修二最高可达4500mm²/小时；正常加工一刀可达7500 mm²/小时，割一修二可达3500mm²/小时；各项性能指标无限接近慢走丝。 2）、高精度：5µm光栅控制，加工精度提高至±5µm。 3）、低粗糙度，模具钢达:Ra1.0µm,钨钢达Ra0.8µm。 4）、机床噪音:符合使用国家标准 5）、机床具备国家使用的安全、环保要求 6）、具备在上述技术指标符合的条件下长期可靠稳定的工作 7）、机床设计制造符合ISO国家标准，通过国际质量认证体系ISO9001—2001质量认证。 8）、机床所有零部件和各种仪表的计量单位全部采用国际单位(SI)标准返回顶部
应用文章	返回顶部此仪器尚未有相关文章
产品样本	此仪器尚未有相关样本返回顶部
应用范围	返回顶部此仪器尚未有相关应用
用户数	返回顶部此仪器尚未有用户数
技术创新	此仪器尚未有技术创新返回顶部
最新动态	返回顶部此仪器尚未有最新动态
相关视频	返回顶部此仪器尚未有相关视频
相关耗材和配件	此仪器尚未有相关耗材和配件返回顶部
相关仪器	返回顶部此仪器尚未有相关仪器
网友评分	评分：（0名网友评分） 5星：0人 4星：0人 3星：0人 2星：0人 1星：0人返回顶部
	该产品暂无相关的供应商

最新评论:

1楼:个人(duhaibing)

线性光栅数显尺直接检测导轨的实际移动量，并可消除所有通常由丝杠的间隙，热膨胀或磨损引起的误差。

评论于:2013-04-23 11:25:40
